Firetrace Pre-ingeniería
El sistema de preingeniería Firetrace es el líder para protección de espacios reducidos o de difícil acceso. Utiliza un tubing que funciona como detector de calor lineal. Dicho tubing se instala dentro del riesgo a proteger, estando siempre muy cerca del posible punto de inicio del fuego.
A los 100ºC de forma súbita, la pared del tubing se debilita y su presión interna hace que se reviente. En el sistema Directo, este orificio en el tubing funciona como una boquilla por la que se descarga todo el agente del cilindro contenedor. En el sistema Indirecto, el orificio en el tubing despresuriza la línea de sensado y el agente se descarga mediante boquillas.
Los contenedores de agente son de tamaño pequeño, de modo que se pueden ubicar fácilmente por un lado o incluso dentro del riesgo a proteger. Se incluyen accesorios para supervisión de presión, supervisión de descarga, actuación manual (para el sistema Indirecto), relevadores para encender o apagar algún equipo.
Una vez verificando el tipo de riesgo, sus dimensiones y consideraciones generales, se selecciona el tipo de agente de supresión y la cantidad de este. Los sistemas Firetrace cuentan con distintas aprobaciones, para las distintas aplicaciones y configuraciones.
Entre los agentes de supresión más comunes, se encuentran: FK-5-1-12 (Novec 1230), HFC-227ea (FM-200), Bióxido de Carbono, Polvo Químico Seco, Espuma para fuegos Clase B.
Sencillo de instalar y de mantener, Firetrace es la mejor opción para protección de riesgos focalizados y espacios reducidos.
Aplicaciones Principales

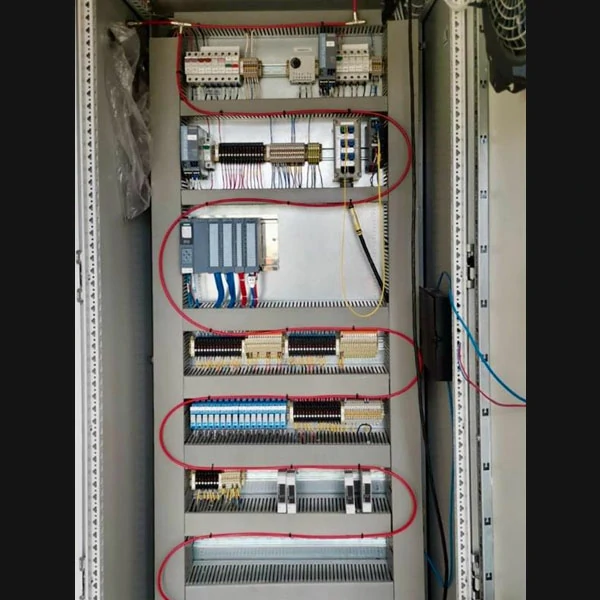

- Gabinetes eléctricos
- Turbinas
- Equipos de maquinado para manufactura (CNC, EDM, etc.)
- Vehículos
- Campanas de extracción de laboratorios
- Archivos y gabinetes
Operación y Método
- Operación: Inunda el riesgo protegido, que deberá ser lo más cerrado posible. Actuación Directa mediante la “boquilla” que se forma en el propio tubing de detección; Actuación Indirecta mediante tuberías/mangueras de descarga y boquillas aprobadas para cada aplicación.
- Método de supresión: Aprobados para cada tipo de riesgo, el método de supresión depende del tipo de agente seleccionado.
Normas NFPA
- Dado que se trata de aplicaciones y riesgos especiales, se siguen los lineamientos generales de las normas correspondientes a los agentes de supresión en cuestión: “NFPA 12 Standard on Carbon Dioxide Extinguishing Systems”, “NFPA 17 Standard for Dry Chemical Extinguishing Systems”, “NFPA 2001 Standard on Clean Agent Fire Extinguishing Systems”, etc.
Aprobaciones / Listados
- Cada sistema y aplicación tiene sus propias aprobaciones
- FM
- UL
- UNECE R107
Concentración
La cantidad de agente es determinada por el volumen a proteger, el combustible en cuestión en el riesgo, y la aprobación de cada cilindro/agente para cierto volumen a proteger.
Tipos de Fuego
Dependiendo del tipo de agente y riesgo, Clase A superficial, Clase B líquidos y gases, y Clase C
Componentes Principales
- Tubing de detección Firetrace
- Cilindros contenedores de agente
- Accesorios neumáticos para descarga manual
- Supervisión de presión y supervisor de descarga
- Relevadores auxiliares para corte de combustible, paro de la operación y otras funciones
